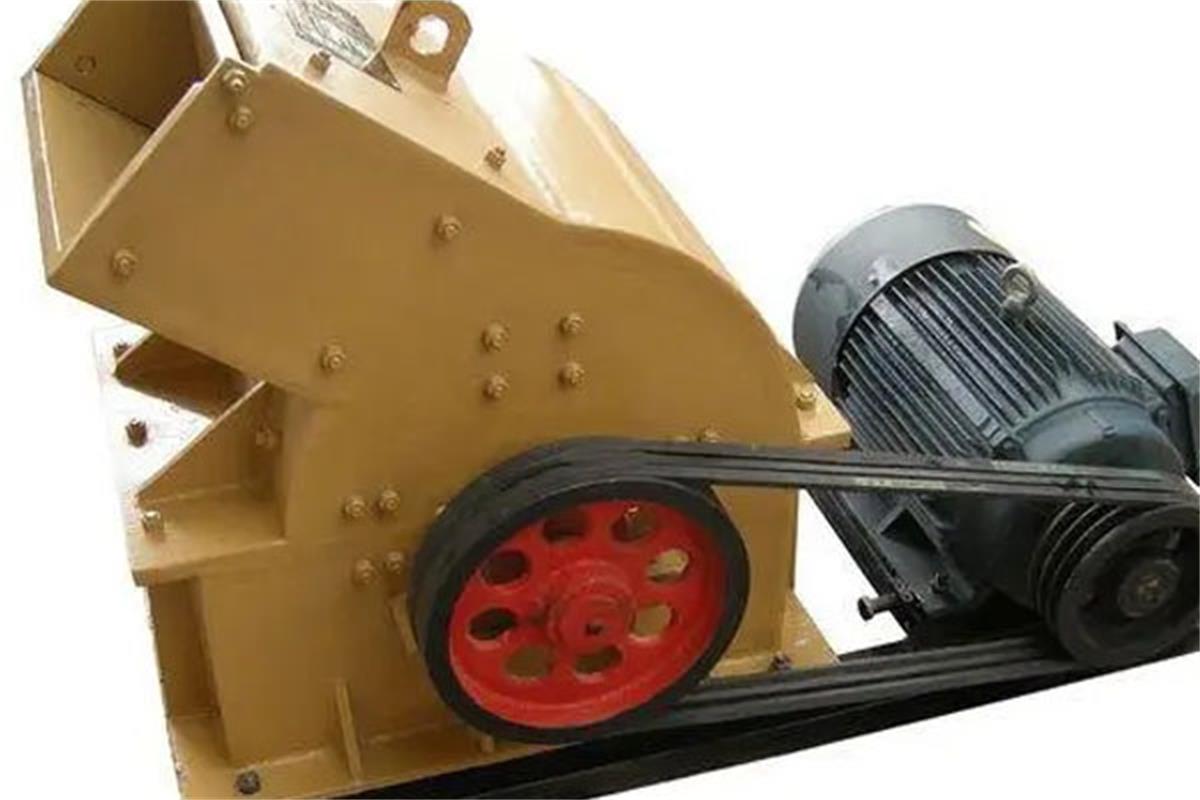

小型錘式破碎機簡介
小型錘式破碎機又叫碎石機，破石機。電動機帶動轉子在破碎腔內高速旋轉。物料自上部給料口給入機內，受高速運動的錘子的打擊、沖擊、剪切、研磨作用而粉碎。小型錘式破碎機在轉子下部，設有篩板、粉碎物料中小于篩孔尺寸的粒級通過篩板排出，大于篩孔尺寸的粗粒級阻留在篩板上繼續受到錘子的打擊和研磨，通過篩板排出機外。
小型錘式破碎機結構組成
小型錘式破碎機的主要工作部件為帶有錘子（又稱錘頭）的轉子，轉子由主軸、圓盤、銷軸和錘子組成。
小型錘式破碎機的用途
小型錘式破碎機適用于礦山、水泥、煤炭、冶金、建材、公路、燃化等行業對中等硬度及脆性物料進行細碎。
技術參數
| 型號 | 轉子工作直徑/長度mm | 轉子轉速r/min | 進料口尺寸mm | Zui大進料尺寸 | 出料粒度mm | 處理能力t/h | 電動機功率kw | 重量t | 外形尺寸mm |
| PC-42 | φ400/175 | 1000 | 145×270 | 50 | 3 | 0.5 | 5.5 | 0.5 | 812×1056×1315 |
| PC-44 | φ400/400 | 1500 | 145×450 | 100 | 10 | 5-8 | 7.5 | 0.9 | 744×942×878 |
| PC-64 | φ600/400 | 1000 | 295×450 | 100 | 15 | 10-12 | 18.5 | 1.03 | 1054×972×1117 |
| PC-66 | φ600/600 | 1000 | 295×570 | 100 | 10 | 12-18 | 45 | 2.14 | 1315×840×1501 |
| PC-86 | φ800/600 | 1000 | 350×570 | 200 | 10 | 20-25 | 55 | 2.45 | 1515×2586×1040 |
| PC-88 | φ800/800 | 1000 | 350×850 | 200 | 15 | 35-45 | 55 | 3.05 | 1515×2831×1040 |
| PC-108 | φ1000/800 | 1000 | 580×850 | 200 | 13 | 25-40 | 110 | 6.5 | 3206×2210×1515 |
| PC-1010 | φ1000/1000 | 1000 | 580×1060 | 200 | 15 | 40-60 | 132 | 7.59 | 3514×2230×1516 |
| PC-1010 | φ1000/1000 | 1000 | 580×1060 | 200 | 10 | 30-50 | 160 | 7.59 | 3514×2230×1518 |
| PC-1010 | φ1000/1000 | 1000 | 580×1060 | 200 | 8 | 25-35 | 185 | 7.59 | 3514×2230×1518 |
| PC-1212 | φ1250/1250 | 750 | 650×1330 | 200 | 20 | 90-110 | 185 | 19.1 | 4475×3162×2250 |
| PC-1414 | φ1400/1400 | 750 | 1050×1540 | 250 | 20 | 120-170 | 280 | 17.2 | 2790×2800×2310 |
| PC-1616 | φ1600/1600 | 590 | 1200×1740 | 350 | 20 | 220-280 | 500 | 32.4 | 6256×3620×2700 |
