螺旋輸送機(GX型)

螺旋輸送機簡介

  GX型螺旋輸送機是利用螺旋轉動將物料沿機殼連續推移而進行輸送的。本機具有結構簡單,外形尺寸小,成本低,操作安全,能按工藝要求滿足多點進料和排料。

螺旋輸送機

螺旋輸送機技術參數

表一


規  格 主要技術性能 驅動裝置 驅動裝置 重量
(kg)
直徑 長度
(m)
產量
(水泥)
t/h
轉速
min-1
減速機 電動機
型號 速比 型號 功率
(kw)
GX200 -10 9 60 JZQ250 23.34 Y90S-4 1.1 726
GX200 -20 9 60 JZQ250 23.34 Y90L-4 1.5 1258
GX250 -10 15.6 60 JZQ250 23.34 Y100L2-4 2.2 960
GX250 -20 15.6 60 JZQ250 23.34 Y100L1-4 3 1750
GX300 -10 21.2 60 JZQ350 23.34 Y100L2-4 3 1373
GX300 -20 21.2 60 JZQ350 23.34 Y112M-4 4 2346
GX400 -10 51 60 JZQ400 23.34 Y132S-4 5.5 1911
GX400 -20 51 60 JZQ500 23.34 Y160M-4 11 2049
GX500 -10 87.5 60 JZQ400 23.34 Y132M-4 7.5 2381
GX500 -20 87.5 60 JZQ650 23.34 Y180M-4 18.5 5389
GX600 -10 134.2 45 JZQ750 23.34 Y180L-4 22 3880
GX600 -10 134.2 45 JZQ850 23.34 Y250M-4 55 7090

產品制法和裝法說明

  • 按使用場合要求的不同,分為S制法和D制法兩種。
  • S制法一帶有實體螺旋面的螺旋,其螺距等于直徑。
  • D制法一帶有帶式螺旋面的螺旋,其螺距等于直徑。

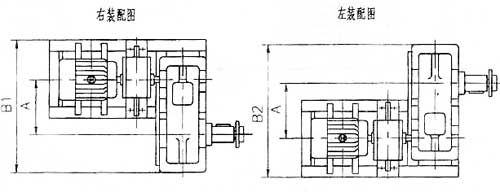

  • 按驅動裝置裝配方法的不同,分為右裝和左裝兩種:
  • 右裝一站在電動機尾部向前看,減速器低速軸在電動機的右側。
  • 左裝一站在電動機尾部向前看,減速器低速軸在電動機的左側。
  • 螺旋機的出料口有方形出料口、手推式出料口和齒條式出料口三種。后兩種出料口拉板的開閉方向,隨安裝不同而分右裝、左裝兩種:
  • 右裝一站在螺旋機頭節往尾節看,拉板向右拉開。
  • 左裝一站在螺旋機頭節往尾節看,拉板向左拉開。

安裝尺寸及長度組合:

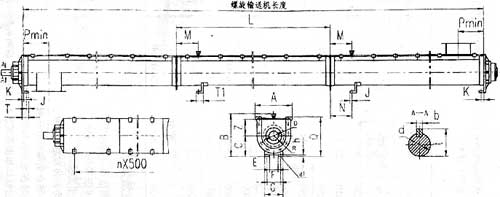

(一)外形及安裝尺寸

螺旋輸送機長度


表二

螺旋直徑
D
A B C E F G H K J M N Q P R T T1 X Z d
(dg)
d1 a f I I1 b
(hs)
t
200 342 384 180 80 140 200 18 25 20 200 200 153 220 110 60 60 123 150 40 16 205 195 80 155 12 43.5
250 392 464 220 140 200 260 20 28 25 200 200 183 270 135 70 70 125 180 50 20 237 225 100 155 16 55
300 468 555 270 160 240 320 22 28 25 200 200 213 300 160 75 70 130 210 60 20 264 250 120 160 18 65.5
400 572 685 340 220 320 400 22 30 35 300 300 273 350 210 90 85 145 270 80 25 325 310 160 180 24 87
500 706 823 400 300 400 500 30 35 40 300 300 333 450 264 100 95 165 330 100 25 393 375 200 205 28 108
600 806 973 500 400 500 600 30 40 40 300 300 383 550 314 110 105 170 380 120 30 433 415 240 205 32 129

注:1、螺旋機輸送長度及尺寸L均見表二、表三。 2、圖n×500為蓋板卡子尺寸,n值視螺旋機長度而定。 3、圖中尺寸p為進出料口中心線。

(二)進出料口裝置

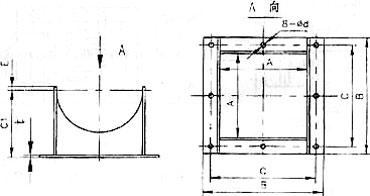

1、進料口


表三

螺旋直徑
D
A B C C1 t d 重  量
kg
圖  號
200 220 306 272 100 3 9 3.64 GX20·10·00
250 270 356 330 120 3 9 4.80 GX25·10·00
300 320 428 386 140 4 13 8.88 GX30·10·00
400 420 528 492 160 4 13 12.42 GX40·10·00
500 528 662 612 160 4 17 16.56 GX50·10·00
600 628 762 720 180 4 17 21.20 GX60·10·00

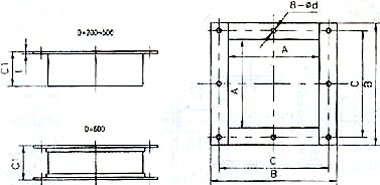

2、方形出料口


表四

螺旋直徑
D
A B C C1 E t d 重  量
kg
圖  號
200 226 312 272 165 8 3 9 4.36 GX20·11·00
250 276 374 330 195 10 4 9 7.52 GX25·11·00
300 328 426 386 225 10 4 13 9.36 GX30·11·00
400 428 536 492 280 10 4 13 14.28 GX40·11·00
500 536 670 612 340 15 4 17 26.14 GX50·11·00
600 636 774 720 430 15 6 17 39.20 GX60·11·00

注:螺旋直徑為600毫米時,出料口采用角鋼結構。
3、手推式出料口與齒條式出料口尺寸樣本中略去,顧客函索即復。

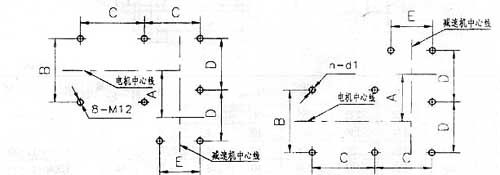

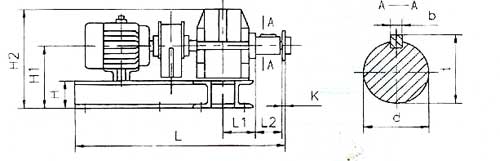

(三)驅動裝置外形尺寸及安裝尺寸(參見下頁表五)




表五


驅動裝置 電動機 減速器
型  號
A B C D E n-d1 H H1 H1 K L L1 L2 B1 B2 b t d 重量
kg
功率
kw
轉速
min-1
1.1

1.5

2.2

3

1410

1410

1430

1430

JZQ250 250 320 332 277 190 8-M12 120 280 432 14.5 826.5

826.5

826.5

826.5

135 85 622 622 18 63 55 197.4

202.4

212.2

217.2

2.2

3

4

5.5

7.5

10

1430

1430

1440

1440

1450

1450

JZQ350 350 400 440 360 250 8-M12 140 340 540 14.5 1042.5

1042.5

1042.5

1042.5

1043.5

1087.5

1119.5

165 85 821

821

821

821

838

838

821 18 63 55 315

320

334.2

334.2

366.2

383.3

4

5.5

7.5

10

13

17

1440

1400

1450

1450

1460

1460

JZQ400 400 400 470 450 460 8-M16 160 410 650 17.5 1155.5

1155.5

1155.5

1155.5

1187.5

1206.5

1244.5

180 125 956

956

968

968

984

984

956 28 93 80 590.8

600.8

623.2

638.2

4

5.5

7.5

10

1140

1140

1450

1450

JZQ500 500 450 560 570 310 9-M16 180 480 765 17.5 1338.5

1338.5

1338.5

1338.5

200 125 1196

1196

1196

1196

1196 28 93 80 590.8

600.8

623.2

623.8

13

17

22

30

1460

1460

1470

1470

JZQ500 500 450 560 570 310 9-M16 180 480 765 17.5 1338.5

324.5

1412.5

1437.5

200 125 1199

1199

1253

1253

1196 28 93 80 671.4

696.4

789.3

894.3

7.5

10

13

17

22

30



40

1450

1450

1460

1460

1470

1470



1470

JZQ650 650 500 700 650 410 9-M16 180 500 877 17.5 1670.5

1670.5

1670.5

1670.5

1670.5

1672.5

1738.5

1776.5

265 165 1373

1373

1373

1373

1405

1405

1425

1425

1373 36 127 110 1047.1

1089.7

1126.1

1150.1

1214.6

1279.6

1365.9

1450.9

22

30



40

1470

1470



1470

JZQ750 750 500 720 725 450 9-M16 180 500 925 17.5 1710.5

1710.5

1778.5

1816.5

285 165 1551

1551

1571

1571

1519 36 127 110 1530.4

1545.4

1651.7

1736.7

22

30

55

75

1470

1470

1470

1470

JZQ850 850 550 800 825 520 9-M20 200 600 1075 17.5 1910.5

1910.5

2042

2093

325 200 1706

1706

1771

1771

1699 36 147 130 2035.4

2050.4

2454.5

2525.4
